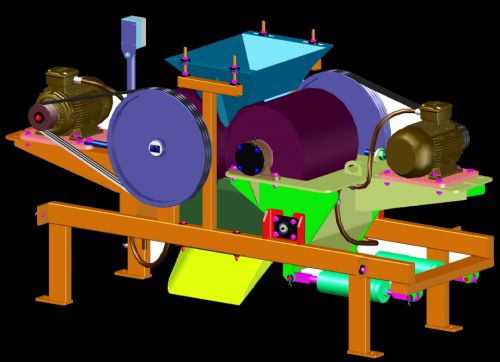

Щековая дробилка керамзита

09сен
Служит для переработки крупной фракции керамзита в мелкую.

Техническая характеристика

 1. Производительность-10 м³/час

2. Диаметр валков-377 мм

3. Ширина валков-350 мм

4. Частота вращения валков-211 об/мин

5. Передаточное отношение ременной передачи-4,5

6. Мощность привода-2.2 кВт

7. Размер выходной фракции-0,1..20 мм

8. Максимальный размер недробимого куска-100 мм

9. Габаритные размеры, мм:

- длина-1987

- ширина-723

- высота-1075

Особенности дробилки

 1. Система предохранения от заклинивания. При попадании недробимого предмета подвижный валок вместе с основанием и установленным на нем (основании) электродвигателем поворачиваются вокруг шарнира и зазор между валками увеличивается. После прохождения не дробимого предмета пружины, расположенные под рамой, возвращают валок в первоначальное положение. Усилие, необходимое для дробления материала, обеспечивается предварительным поджатием пружин

2. Отдельный привод на каждый валок. Позволяет лучше затягивать дробимый материал в пространство между валками. Это повышает износоустойчивость валков. Кроме того каждый валок имеет шкив, поэтому при работе дробилки развивается дополнительный маховый момент, в результате чего дробление материала происходит более равномерно.

3. Дробилка снабжена простым механизмом настройки получения необходимой фракции. Он состоит из упорного винта и стопорящей его контргайки. Винт давит на основание подвижного валка в результате чего можно изменять зазор между валками, который и определяет размер выходной фракции.

4. Кнопочный пост органично вписан в конструкцию и имеет возможность поворота вокруг вертикальной оси для большего удобства оператора.

5. Загрузочная и разгрузочная воронки облегчают работу с установкой и позволяют избежать просыпей и неконтролируемого разлета материала.

6. Маленькая высота установки позволяет осуществлять загрузку исходного материала вручную.
