- Установленная мощность: 900 Вт
- Масса: 100 кг
- Длина: 1 615 мм
- Ширина: 1 650 мм
- Высота: 1 180 мм
- Режим работы: автоматический
- Гарантия: 12 месяцев
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер

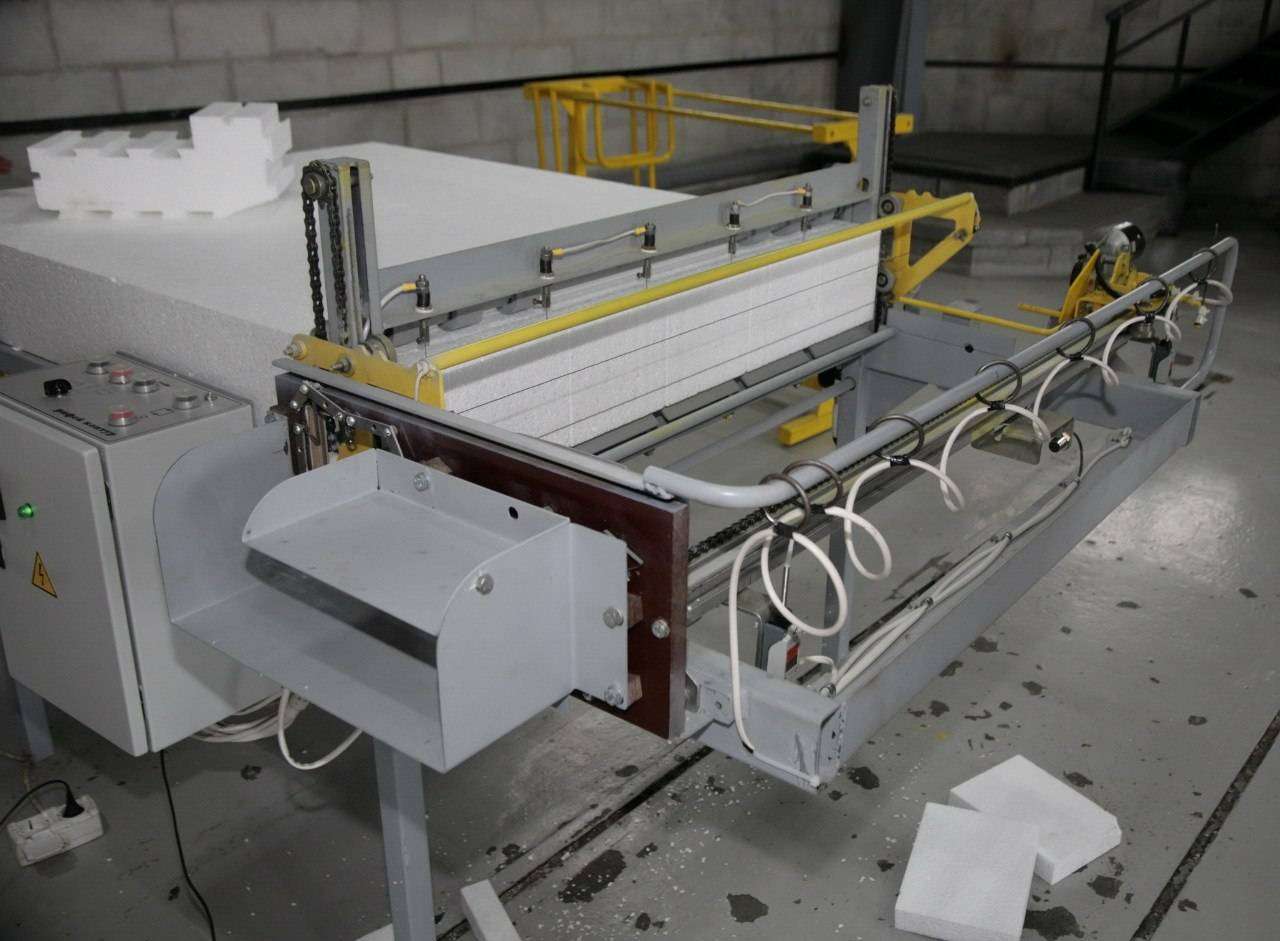

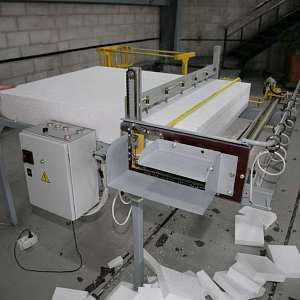

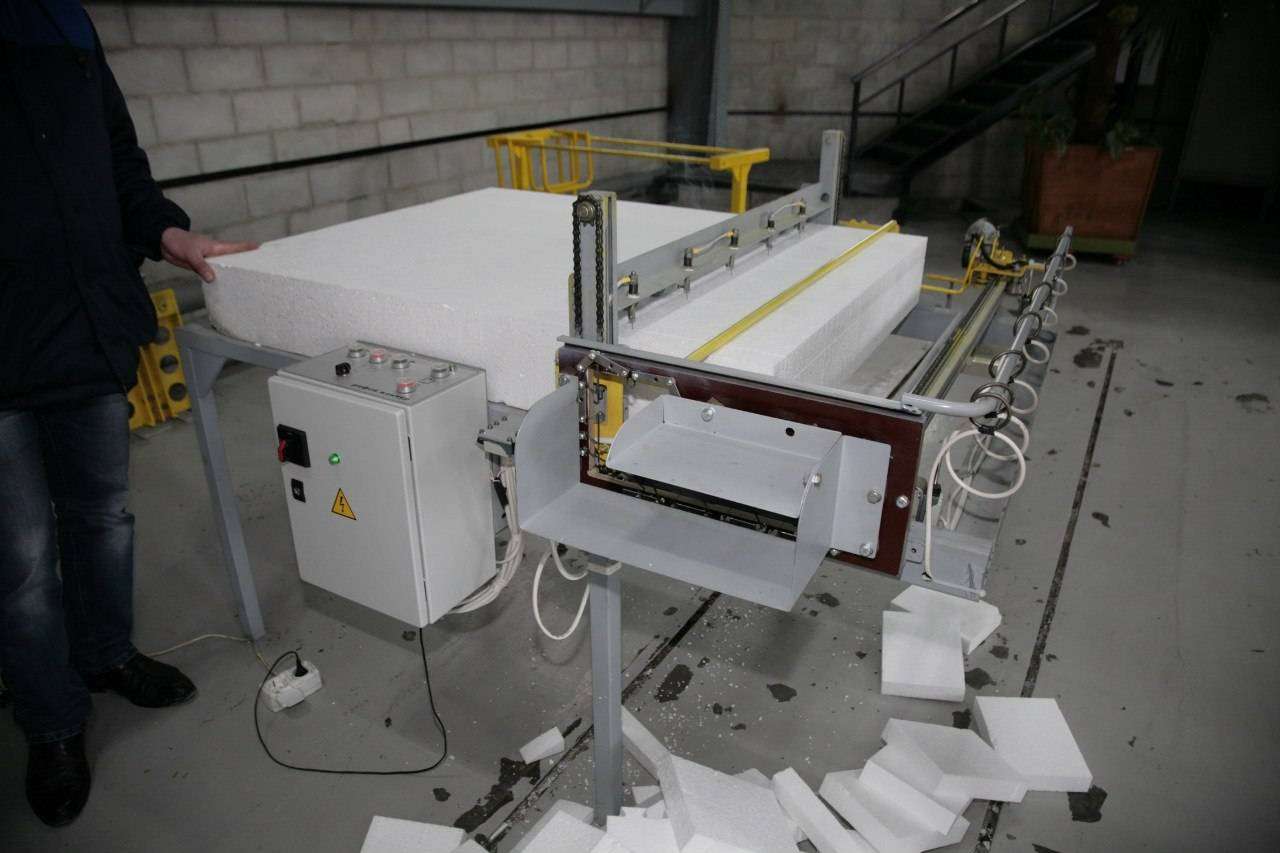

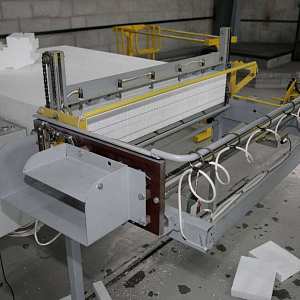

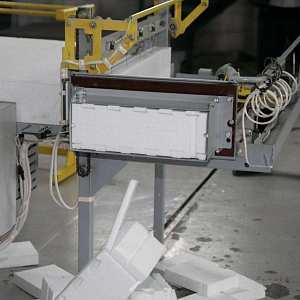

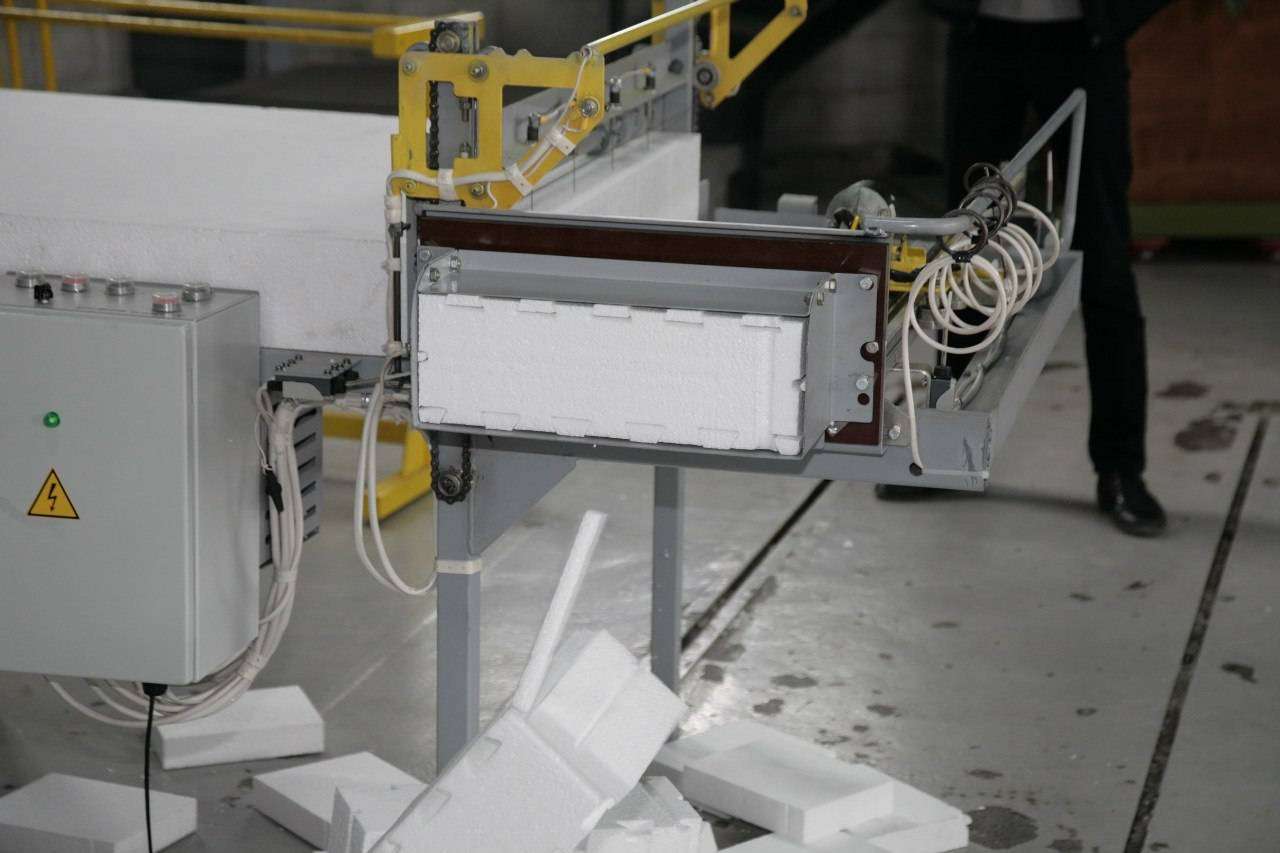

Станок Рифей Контур используется для вырезание из пенопласта вкладышей для стеновых, угловых и проемных теплоблоков, производимых на вибропрессующем оборудование Рифей и Кондор.

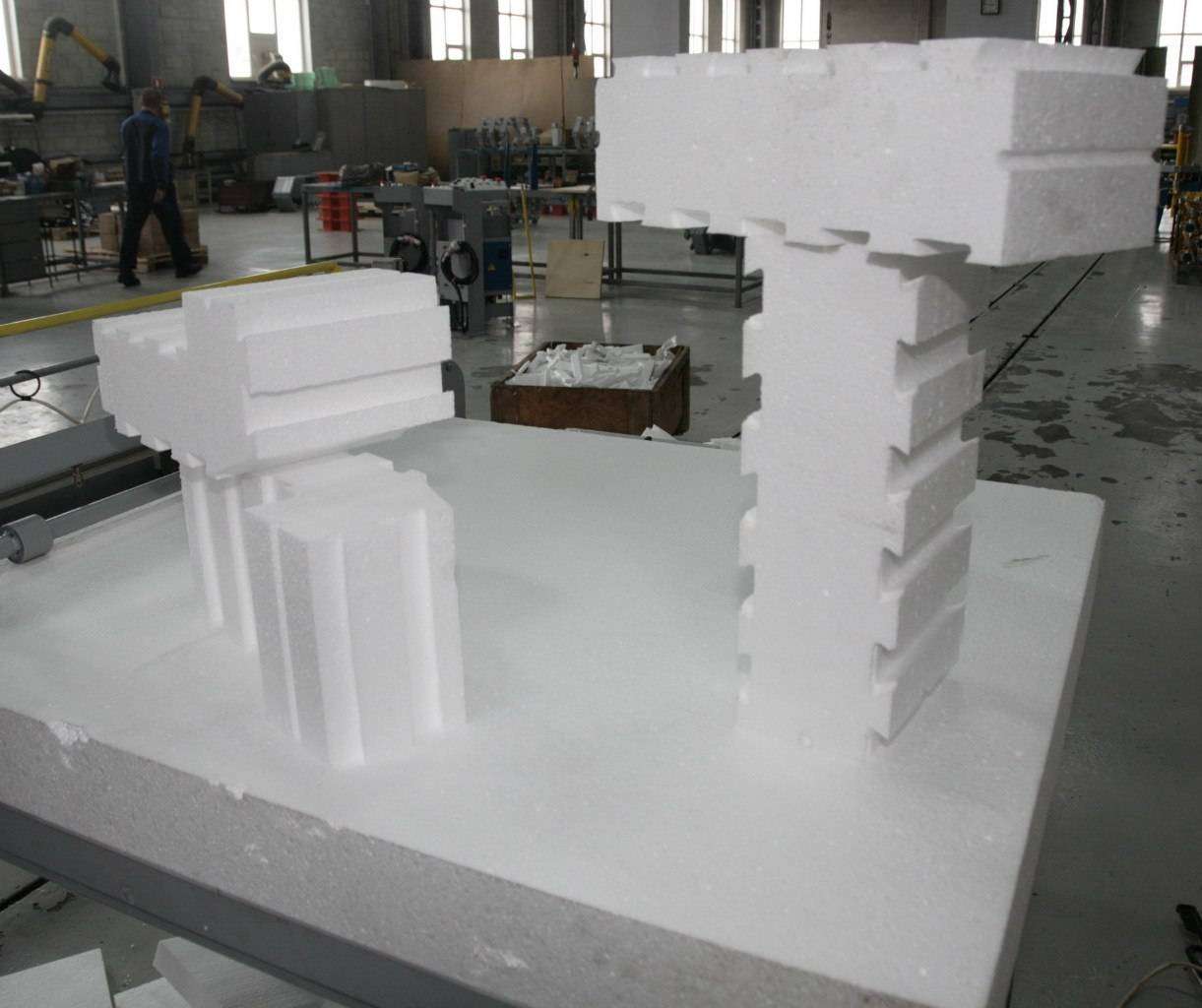

Основным преимуществом теплоблока является его многослойное строение, три слоя состоят из внешней и внутренней бетонной части, посередине которой – вкладыш из пенополистирола. Именно пенопласт и обеспечивает низкую теплопроводность камня, а необходимое термическое сопротивление достигается при минимальной толщине стены. В итоге вес теплоблока не превышает 20 кг, в следствии чего стена из теплоблока позволяет экономить на фундаменте, поскольку требуется их меньшая толщина, а значит уменьшается нагрузка на фундамент, без уменьшения несущей способности стены в целом.

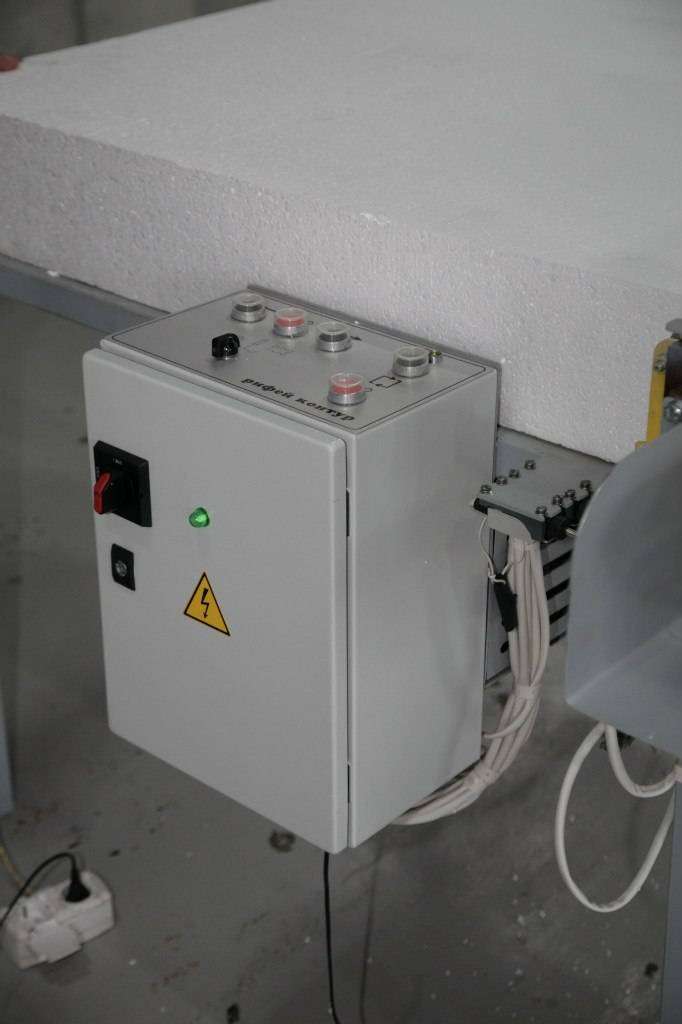

Автоматическая работа Установки обеспечивается микроконтроллером размещенным в пульте управления. Электрооборудование Рифей Контура защищено от электрических помех и резких перепадов напряжения.
Работоспособность и хранение Оборудование допускается в помещениях при температуре воздуха от +5 до +45 ºC. Минимальная территория для размещения Оборудования, мест хранения пенопласта и вкладышей теплоблока 30…40 м2. Сырьем для вырезания вкладышей является пенополистирол марки М 30…35.
Рифей Контур использует пенопластовые листы размером 1000 х 2000 мм.
Толщина листа для рядового вкладыша 135 мм, для углового вкладыша 160 мм.
Оборудование может использоваться для вырезания различных по толщине теплоблоков, но предварительно нужно согласование со специалистами Завода Стройтехника.
Устройство установки.
1 – станина; 2 – приводной вал со звездочками; 3 – вертикальные струны;
4 - каретки вертикальной подачи; 5 – струна отрезная; 6 – струна углового
вкладыша; 7 – вал синхронизирующий; 8 – болт; 9 – кронштейн поперечной
направляющей; 10 - направляющая поперечная; 11 – каретка поперечной подачи;
12 – привод поперечной подачи; 13 – звездочка; 14 – рамка углового ( стенового)
вкладыша; 15 – датчик размера; 16 – упоры регулируемые; 17 – опора сменная.
2. Рамка углового вкладыша
3. Рамка прямого вкладыша
4. Опора
5. Комплект ЗИП
6. Паспорт. Руководство по эксплуатации
Продолжительность одного цикла вырезания вкладышей - 80 сек
Количество вкладышей за один цикл - 5 шт./цикл
Производительность установки* - 200 шт./час
Размеры применяемого листа пенополистирола - 1000х2000 мм
Толщина листа для прямого вкладыша - 135 мм
Толщина листа для углового вкладыша - 160 мм
Количество вкладышей из одного листа пенополистирола - 25 шт
Обслуживающий персонал - 1- 2 чел
Потребляемая электроэнергия:
напряжение - 220±10% В
частота - 50 Гц
установленная мощность - 900 Вт
Габаритные размеры установки в транспортном положении:
длина - 1415 мм
ширина - 1020 мм
высота - 1180 мм
Габаритные размеры установки в рабочем положении:
длина - 1615 мм
ширина - 1650 мм
высота - 1180 мм
Масса установки - 100 кг
*Производительность указана при непрерывной работе в автоматическом режиме.
