Товарный бетон: до 25 м3 бетона в час
- Установленная мощность: 38 кВт
- Масса: 8600 кг
- Длина: 18 м
- Ширина: 3,5 м
- Высота: 8 м
- Режим работы: Автоматический
- Гарантия: 2 года
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер

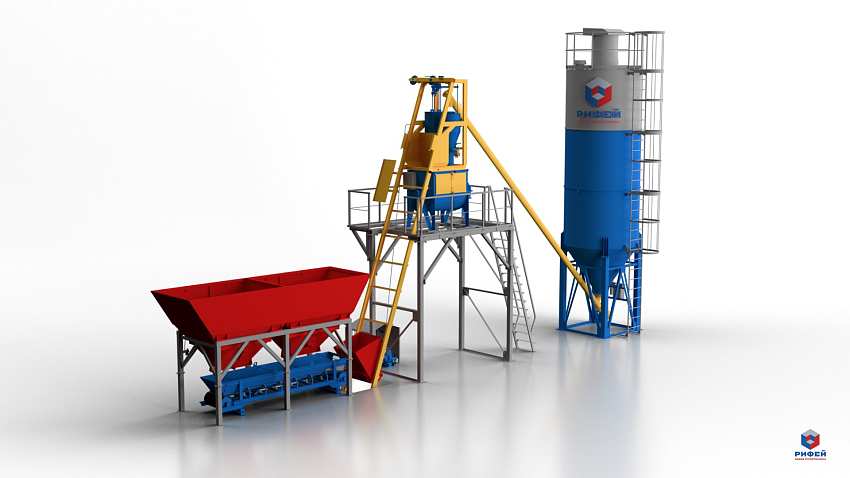

Бетонный завод РИФЕЙ-БЕТОН-25 (далее РБ-25) предназначен для производства подвижных и жестких бетонных смесей, строительных растворов, и загрузки их в автобетоновоз.
РБ-25 может эксплуатироваться в закрытых помещениях или под навесом, при температуре окружающего воздуха от +5º С до +45º С. Минимальная высота помещения или навеса– 8 м. Место установки должно быть оборудовано сетью трехфазного тока с заземленной нейтралью и иметь грузоподъемное средство для монтажа, обслуживания и ремонта грузоподъемностью не менее 3 тонн.
Состав и схема
Бетонный завод состоит из смесителя 1, установленного на эстакаде 2. Рядом с эстакадой установлен дозатор заполнителя 3, скип 4, силос 5 (опция) или растариватель (опция), конвейер винтовой 6. Дозатор цемента 7 и дозатор воды 8 установлены на верхней секции скипа, над смесителем. Пульт управления заводом 9 установлен напротив нижней секции скипа. Компрессор 10 может быть установлен в любом удобном для потребителя месте. Лебёдочный привод скипа 11 закреплён на фундаменте около эстакады.![Схема бетонного завода Рифей-Бетон-25 Схема бетонного завода Рифей-Бетон-25](/upload/ammina.optimizer/jpg/q80/upload/img/%D0%A1%D0%BE%D1%81%D1%82%D0%B0%D0%B2%20%D0%A0%D0%91-15.jpg)
1. Бетоносмеситель СГ 750-С
2. Подъемник скиповый ПС-600 (привод - лебедка)
3. Дозатор заполнителя ДЗ-15 (два бункера по 7,5м3 каждый)
4. Цементный дозатор ДЦ-200
5. Водный дозатор ДВ-150
6. Пульт управления системой ПУ-А
7. Конвейер шнековый КВ-6 метров.
8. Водный насос
9.Эстакада
10. Компрессор Remeza
11. Монтажно-сборочный комплект метизов
12. Паспорт. Руководство по эксплуатации.
Название & Состав
Цена
Дозатор хим добавок ДП-60
1. Металлический шкаф
2. Электронное табло
3. Электронасос
4. Силовая пускозащитная аппаратура
5. Преобразователь расхода и трубопроводная арматура
6. Руководство по эксплуатации
с учетом НДС 20%
Растариватель цемента РЦ-2
1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель
с учетом НДС 20%
Силос цемента СЦ-50
1. цементная банка
2. лестница с ограждением
3. ограждение верхней площадки
4. труба для закачивания цемента
5. руководство по эксплуатации
с учетом НДС 20%
Пульт ПУ-БЗ
Пульт с системой автоматического управления ПУ-БЗ обеспечит работу бетонного завода в автоматическом режиме.
Используется контроллер
Пульт ПУ-БЗ имеет ряд дополнительных преимуществ, например:
-сенсорная панель управления;
-интуитивно понятное управление;
-учет расхода материалов и произведенной продукции;
-возможность сохранения рецептур бетона
-режим «одна кнопка», позволяющий без участия оператора производить необходимое количество замесов и автоматическую остановку завода, согласно установленному оператором общему объему бетона -автоматический расчет системой необходимого количества компонентов для последнего замеса, при задании оператором дробного числа общего объема бетона.
Например, для завода РБМ-30, объем смесителя «по выходу» при полной загрузке- 0,5 м3. При задании оператором команды на приготовление общего объема бетона 5,3 м3, система произведет 10 циклов с полной загрузкой смесителя, и автоматически пересчитает количество компонентов для последнего замеса, для получения 0,3 м3
с учетом НДС 20%
Пульт ПУ-БЗ
Пылевлагозащищеный корпус пульта управления и силового щита;
Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;
Сенсорная панель оператора Weintek;
Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
Степень защиты пульта управления IP54;
Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;
Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;
Руководство по эксплуатации.
с учетом НДС 20%
![Дозатор заполнителя ДЗ-28 Дозатор заполнителя ДЗ-28](/upload/ammina.optimizer/jpg/q80/upload/resize_cache/iblock/019/260_260_1/dz_28.jpg)
Дозатор заполнителя ДЗ-28
1) Четыре бункера по 7 куб. метров каждый
2) рама
3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках
4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)
5) вибраторы - 4 шт
6) тензодатчики - 8 шт
7) паспорт, руководство по эксплуатации
с учетом НДС 20%
Количество замесов за 1 час– 40
Объем камеры бетоносмесителя-750 л
Количество готового бетона с 1 замеса - 500 л
Режим работы автоматический
Погрешность дозирования - ±2%
Подача инертных материалов-скиповый подъемник
Количество бункеров - 2 шт, по 7,5м3 каждый Общий объем бункеров - 15 м3
Подача цемента-конвейер винтовой
Масса-8600 кг
Высота-8 м
Длина-18 м
Ширина-3.5 м
Требования к электроэнергии:
Мощность - 38 кВт
Частота - 50 Гц
Напряжение сети- 380 В
![Циклограмма РБ-25](/upload/ammina.optimizer/jpg/q80/upload/img/%D0%A6%D0%B8%D0%BA%D0%BB%D0%BE%D0%B3%D1%80%D0%B0%D0%BC%D0%BC%D0%B0%20%D0%A0%D0%91-25.jpg)
План фундамента
![План фундамента РБ-25 План фундамента РБ-25](/upload/ammina.optimizer/jpg/q80/upload/img/%D0%9F%D0%BB%D0%B0%D0%BD%20%D1%84%D1%83%D0%BD%D0%B4%D0%B0%D0%BC%D0%B5%D0%BD%D1%82%D0%B0%20%D0%A0%D0%91-25.jpg)
